Монтажные стойки для печатных плат: на что обращать внимание при выборе

Erid: 2VfnxwJu6Pd

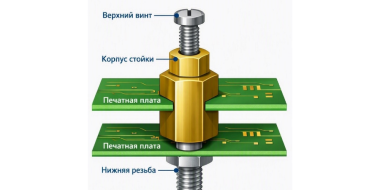

Платы практически никогда не крепятся на корпус напрямую. Для этого используют специальные монтажные стойки. Деталь может показаться очень простой и маловажной. Однако она выполняет важнейшие функции. Поэтому рассказываем про них подробнее.

Материал: не только про прочность

Если проанализировать каталог на сайте krepcom.ru - https://krepcom.ru/catalog/stoyki-dlya-pechatnykh-plat/ - то латунные стойки считаются стандартным выбором для бытовой и промышленной электроники.

Объяснение этому простое, металл:

● хорошо держит резьбу;

● прочен даже при многократной сборке-разборке;

● не крошится;

● относительно недорог.

Стальные стойки применяются там, где важна повышенная механическая нагрузка, например, в оборудовании с сильной вибрацией. Надо только помнить, что сталь склонна к коррозии и ей требуется дополнительная обработка. Алюминиевые выигрывают в весе и теплоотводе, поэтому иногда их ставят рядом с силовыми компонентами, однако резьба у них быстрее приходит в негодность. Отдельная категория – пластиковые стойки из нейлона или поликарбоната. Они дешевле, ничего не проводят и не искрят, но заметно уступают металлу по допустимой осевой нагрузке и плохо переносят длительный нагрев.

Тип крепления

Резьбовые стойки – самые популярные. Они надежные, простые и позволяют легко разобрать оборудование. Помимо резьбовых, встречаются защелкивающиеся (snap-in) стойки. Они монтируются одним движением. Однако такое соединение имеет минусы:

● хуже держит вибронагрузку;

● почти не подлежит повторной разборке без риска сломать защелку.

Клеевые и самоклеящиеся стойки применяются там, где сверлить корпус нельзя или нежелательно, однако со временем и при перепадах температуры соединение может ослабевать.

Высота и расположение

Высота стойки определяется не только зазором под платой для воздушного потока, но и тем, что находится с обратной стороны:

● выступающие выводы компонентов;

● конденсаторы;

● разъемы.

Последние могут упереться в шасси или в соседнюю плату при слишком низкой посадке. Отдельно стоит проверить высоту в точке установки разъемов, торчащих через переднюю панель. Расположение самих стоек тоже играет роль. Их надо ставить ближе к тяжелым компонентам и разъемам, куда прикладывается механическая нагрузка при подключении кабелей. Ставить их только по углам платы нежелательно. Плата будет прогибаться именно в местах вставки разъемов.
